Controllo
di un Processo Industriale tramite PLC
G. D'Aquino, G. Tiano, S. Trovato
Descrizione del Controllo
La tesina consiste nella realizzazione di sequencing mediante il PLC
SAIA PCD1, monitorato e comandato da remoto tramite un pannello sinottico
digitale sviluppato in ambiente National LookOut.

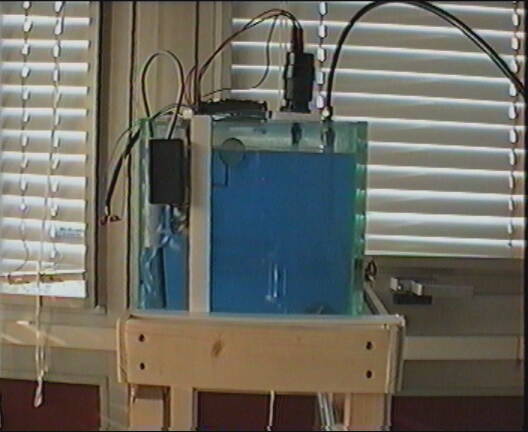

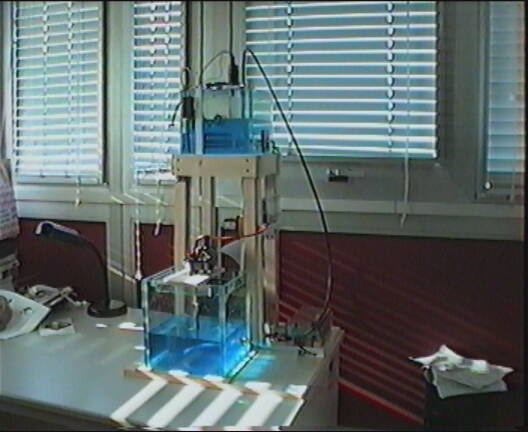

Il controllo realizza lo scambio di un fluido fra due serbatoi, posti
a differente altezza, durante il quale subisce diversi passi di lavorazione.
Esso si articola nelle seguenti fasi.
-
La prima fase del processo è il pompaggio del fluido dal serbatoio
inferiore al serbatoio superiore.
-
Raggiunto il livello massimo nel serbatoio superiore si passa alla fase
di riscaldamento del fluido nel serbatoio superiore. Allo scopo di favorire
una rapida ed uniforme diffusione del calore, durante il riscaldamento
del fluido, viene realizzata, ad intervalli costanti, una convezione forzata
del fluido tramite una pompa che preleva il fluido più freddo dal
fondo del serbatoio mandandolo nella zona più alta e più
calda del serbatoio.
-
Raggiunta la temperatura massima, il fluido viene scaricato per caduta
libera nel serbatoio inferiore tramite l’apertura di una elettrovalvola.
Raggiunto il livello minimo nel serbatoio superiore l’elettrovalvola si
chiude. Allo scopo di raffreddare più velocemente il fluido nella
vasca inferiore, viene azionato il mescolatore, posto in tale serbatoio.
Allo scopo di raffreddare sia il fluido rimasto nel serbatoio superiore
sia la termoresistenza, viene azionata la ventola, posta nel serbatoio
superiore. Scaduto il tempo di mescolamento e raggiunta la temperatura
minima nel serbatoio superiore si ritorna alla prima fase di pompaggio
del fluido.
Descrizione dei Dispositivi di Controllo
-

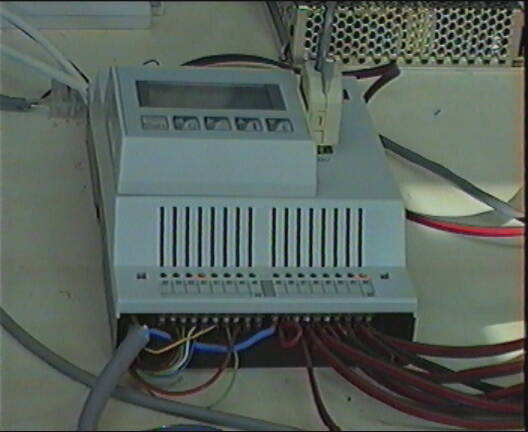

Il PLC SAIA PCD1 è dotato di un modulo con 8 ingressi digitali,
di un modulo con 8 ingressi analogici 4-20 mA, di un modulo con 8 ingressi
analogici 0-10 V, di un modulo con 8 uscite digitali, ed infine di un’interfaccia
Profibus-DP (Slave).
-
In fase di costruzione dell'impianto si è proceduto al cablaggio

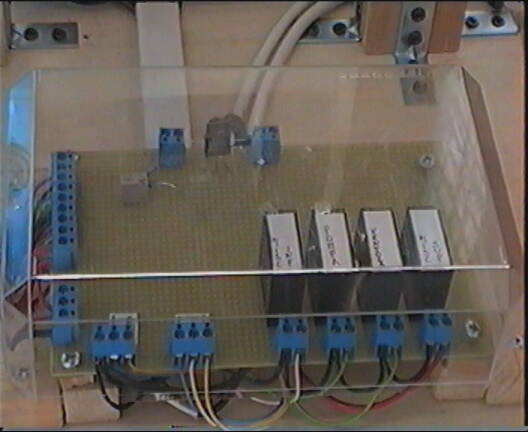

delle alimentazioni, dei segnali di input/output e dei relè di controllo
delle pompe, della valvola, del mescolatore e della ventola.
-
E' stata utilizzato un particolare Relè (con carico max 10 A) per
il comando della termoresistenza.
-

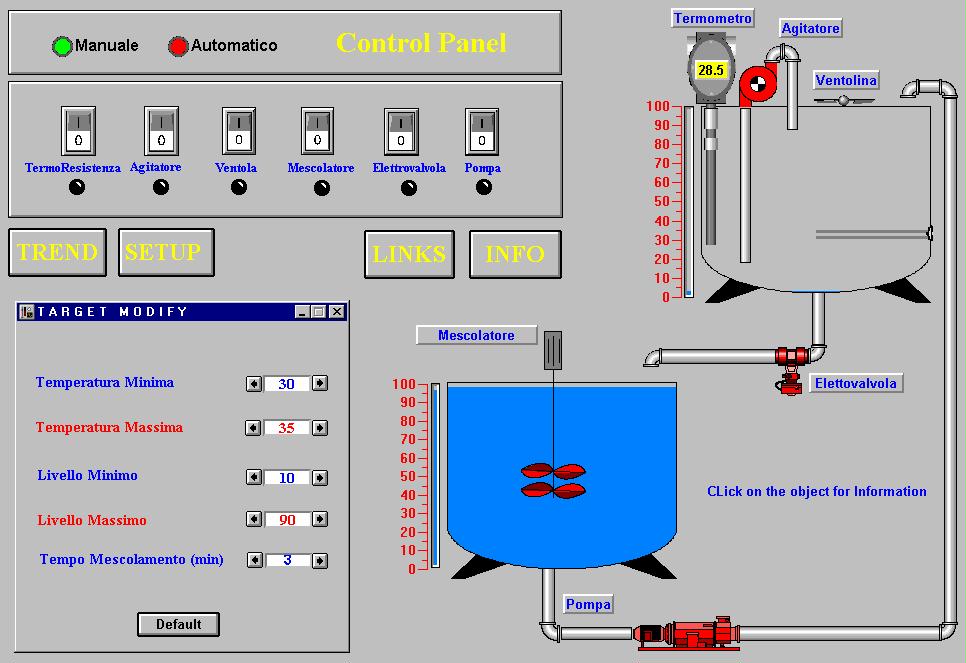

Il pannello sinottico (SCADA) è stato realizzato con il tool LookOut
della National Instruments.
